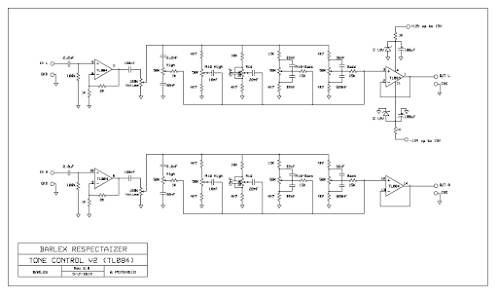

 Oke gan, kali ini saya membuat tone controll yang memiliki 6 pengaturan, diantaranya Bass, Midbass, Mid, Midhigh, High, dan tentunya volume. Tone controll ini menggunakan ic 14 pin agar terlihat lebih simpel, dan disini saya memilih ic TL084 karena memiliki suara yg lebih bagus dan tidak serak. Namun jika sulit menemukan ic ini bisa diganti dengan ic lainnya seperti TL074, LM324N dan lainnya. Tone controll ini membutuhkan supply tegangan DC simetris -12V, 0, +12V yang sangat mudah untuk dihubungkan dengan power supply/trafo ampli utama. Response suara yang dihasilkan sangat bagus dan tidak berlebihan, dan sangat cocok bagi anda yang suka musik ngebass karena suara yang dihasilkan saat potensio bass disetel penuh sangat bertenaga serta tidak membuat suara vokal menjadi cacat ataupun serak sama sekali. (dengan catatan power ampli serta box speaker yang digunakan harus mumpuni untuk mengeluarkan bass yg besar). Di akhir postingan akan saya sertakan gerber file double layer nya dan pd...

 Oke gan, kali ini saya membuat ampli yang khusus untuk menghasilkan suara bass/subwoofer. Sebelumnya saya pernah membuat ampli subwoofer menggunakan LM3886, dan kali ini saya membuat ampli subwoofer menggunakan TDA7294 yang di bridge menjadi mono. Daya ampli ini kalau berdasar datasheet saat di bridge mampu mengeluarkan sekitar 150watt RMS yang pastinya bukan hanya tulisan saja. Ampli ini dapat digabungkan dengan perangkat audio utama/speaker utama kalian yang nada rendahnya dirasa kurang memadai. Dengan menggunakan ampli ini kalian bisa menggetarkan seluruh isi rumah dan juga kaca serta plafon haha.  Gunakan trafo 18Vct sampai 24Vct mulai dari 5-10A tergantung keaslian IC TDA7294 yang kalian beli. Untuk mengecek keaslian IC TDA7294 kalian bisa  klik disini Bass yang dihasilkan sangat bertenaga dan juga fast, tidak boomy. Di akhir postingan ini saya sertakan file gerber double layer version, dan pdf single layer yang bisa kalian gunakan untuk membuatnya sendiri. Jika tid...

Ok gan, kali ini saya ingin membuat sebuah ampli yang mampu menghasilkan suara sangat detail dan halus serta jernih, yaitu gainclone LM1875. Ampli gainclone LM1875 ini hanya memerlukan sedikit komponen yang pastinya mudah untuk dicari dipasaran. Daya yang dapat dihasilkan ampli ini adalah sekitar 2X20Watt saja. Namun begitu suara yang dihasilkan sangat bagus. Separasi bagus, bass nya sopan, vokal jelas dan treble renyah namun tidak menusuk kuping. Tidak heran kalau ampli LM1875 ini sangat disukai oleh para audiophile. Bagi kalian yang ingin membuatnya saya akan lampirkan file gerber yang bisa kalian pakai untuk mencetak ke pabrik pcb. juga ada file pdf nya jika ingin mencetak sendiri. dan jika tidak ingin repot silahkan  beli disini Berikut ini skema dari ampli gainclone LM1875 plus dengan penambahan preamp cmoy sederhana pada inputnya : Penambahan pre-amp ini berfungsi untuk menaikkan sinyal inputnya ke taraf yg lebih baik agar ampli lm1875 ini mendapatkan tegangan input yang cuku...

Ok gan, kali ini saya ingin membuat sebuah ampli khusus untuk mengangkat suara nada rendah yang cukup untuk menggetarkan speaker bass/subwoofer.  Ampli ini cocok untuk digabungkan dengan perangkat audio lainnya yang kalian miliki.  Dengan menggabungkan ampli LM3886 Subwoofer ini kalian bisa mengcover area bass bottom yang mungkin tidak dihasilkan oleh amplifier/speaker utama kalian. Saya memilih menggunakan IC gainclone LM3886 sebagai penguat akhirnya karena kualitas audio yang dihasilkan tidak diragukan lagi di kalangan audiophile.  Dengan filter LPF yang saya design mampu menghasilkan response bass/subwoofer yang lembut tetapi juga bertenaga. Berikut ini skema lengkap dari Ampli Subwoofer LM3886 : Jika suara dirasa terlalu pelan bisa mengganti resistor gain pada gambar diatas dengan nilai 330K ohm sampai 470K tapi tentunya akan meningkatkan distorsinya, juga sebaliknya jika suara terlalu kuat bisa mengganti resistor gain menjadi lebih kecil. Rangkaian menggunakan 3 pasa...
