Cara membuat bass booster

-





Halo gan, di video kali ini saya tertarik untuk membuat sebuah alat sederhana yang dapat meningkatkan nada bass pada sebuah perangkat amplifier/audio.
Perangkat ini adalah bass booster. Perangkat ini dapat digunakan pada amplifier atau speaker aktif yang Anda rasa kurang bass.
Penggunaannya sangat mudah, yaitu dengan menghubungkan input bass booster ke sumber musik dan menghubungkan output ke input amplifier atau speaker aktif Anda yang terasa kurang bass dan kemudian menghubungkan sumber tegangan ke trafo 12V-0-12V yaitu sekitar 0,5-1A.
Namun perlu diperhatikan juga bahwa speaker dan ampli yang digunakan harus mampu mengeluarkan bass yang dihasilkan oleh bass booster ini.

Kemudian ide bass booster  ini saya lanjut ke tahap design layout.
Berikut ini penampakan design yang saya gambar di aplikasi easyeda :


Setelah design nya dirasa bagus maka tahap selanjutnya adalah saya akan cetak pcb nya di luar negri, jika butuh, nanti  kalian bisa beli di lapak saya yaitu Tokopedia ataupun Shopee Barlex Audio.

Berikut ini PCB yang dicetak di luar negeri, saya sengaja cetak warna merah supaya terlihat bagus hehe..



Tahap selanjutnya adalah mempersiapkan komponen yang diperlukan, yaitu :

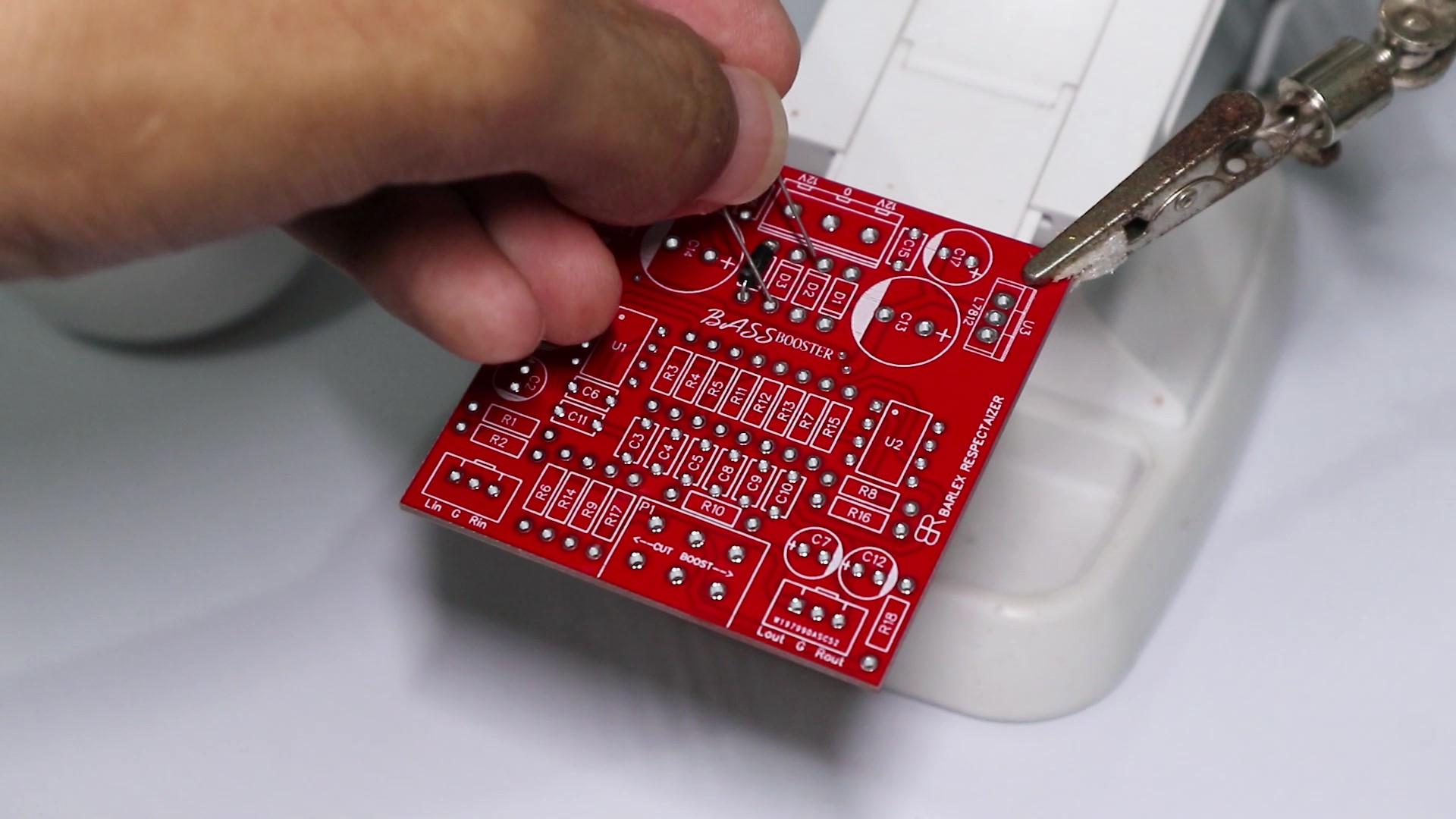

Setelah semua komponen yang dibutuhkan  sudah tersedia maka selanjutnya adalah memasukkan komponen kedalam pcb satu persatu.




Tahap selanjutnya adalah menyolder kaki komponen dengan solder pada bagian bawah pcb.

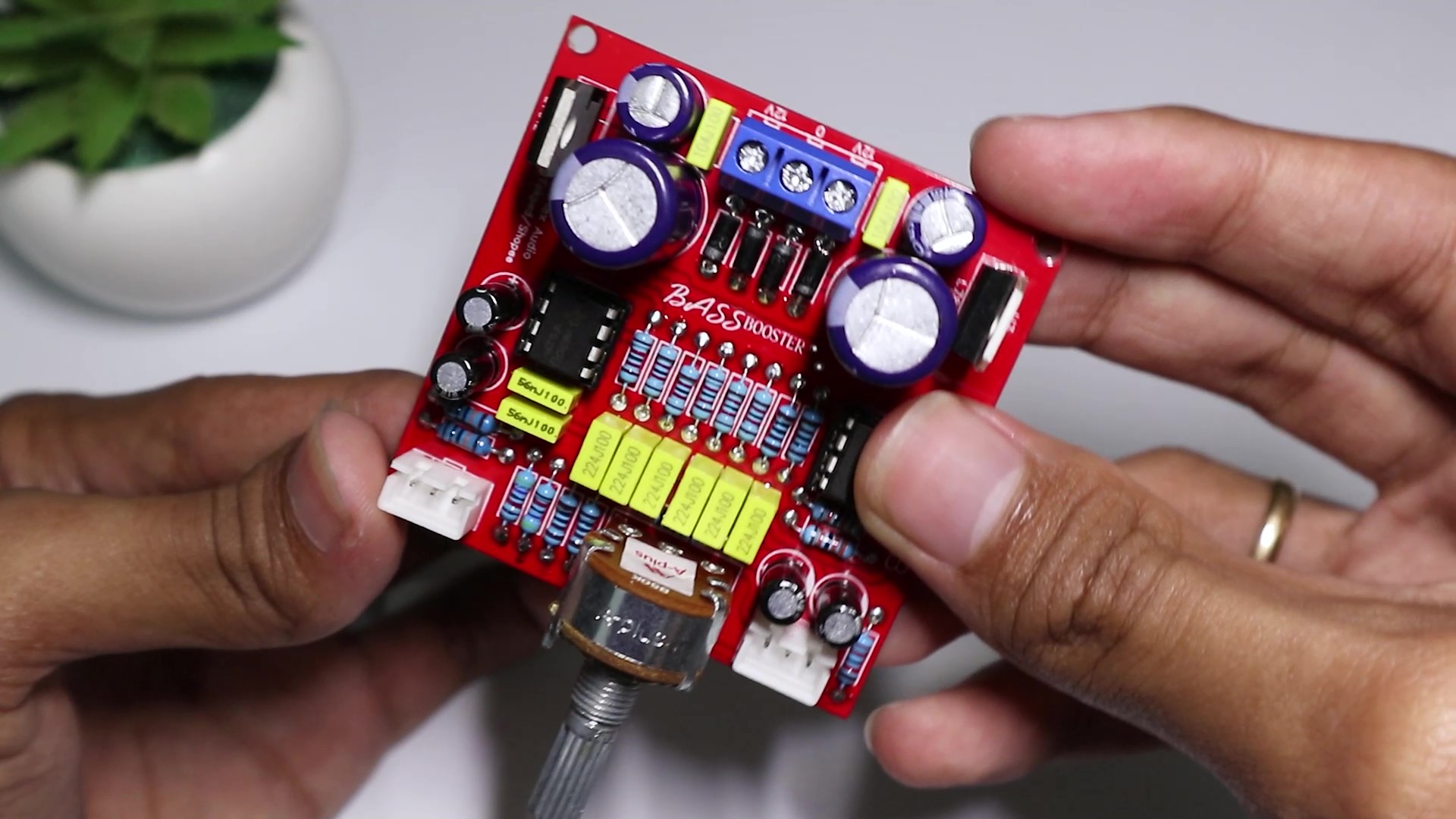

Dan jeng..jeng.. kit bass booster ini sudah selesai dan tinggal test aja.


Selanjutnya bass booster  ini saya test dengan menghubungkan trafo 12V-0-12V , lalu input bass booster ke sumber musik dan outputnya ke input ampli stereo LM1875 yang kekurangan bass untuk mengetahui apakah sudah berfungsi. Dan hasilnya sungguh memuaskan !


Saya sangat senang karena bass nya bisa di boost dengan sangat kuat tanpa mengurangi kejernihan dari suara nya, dengan catatan tidak melebihi kemampuan dari speaker ataupun ampli yang akan kalian gunakan !.




Bagi kalian yang ingin tau suaranya bisa cek video dibawah ini :



Download File Gerber and partlist just extract the zip click here
