Membuat ampli gitar LM3886 beserta Efek distorsi dan Time/Delay

 Ok gan, pada postingan kali ini saya tertarik ingin membuat sebuah ampli khususnya untuk gitar.

Ide ini berawal dari request subscriber youtube Barlex Respectaizer yang minta dibuatkan ampli gitar pakai ic TDA7294, namun setelah saya pikir pikir kenapa gak pakai ic LM3886 aja sekalian supaya suara yang dihasilkan lebih bagus dan jelas layaknya speaker gitar ternama.

Berangkat dari ide ini maka saya tuangkan kedalam gelas eh bukan maksudnya kedalam sebuah skema untuk dibuat menjadi sebuah produk ampli gitar.

Seperti yg bisa kalian lihat pada skema bahwa ampli ini sudah saya tambahkan beberapa efek seperti Clean/Drive untuk menghasilkan distorsi, dan juga saya tambahkan efek Time / Delay yg mirip-mirip echo namun dapat disetel sesuai selera. Dan pastinya juga ada pengatur nada atau tone controll Bass, Mid, Treble, ya agar hidupmu gak flat ya gan.. hehe..

Kemudian berangkat dari skema diatas maka saya lanjut untuk desain layout agar bisa dicetak menjadi PCB :

Setelah desain PCB dirasa rapih maka selanjutnya saya akan order PCBnya ke pabrik PCB diluar negri,

Jika kalian nanti ingin membeli nya bisa mampir ke TOKOPEDIA BARLEX AUDIO klik disini

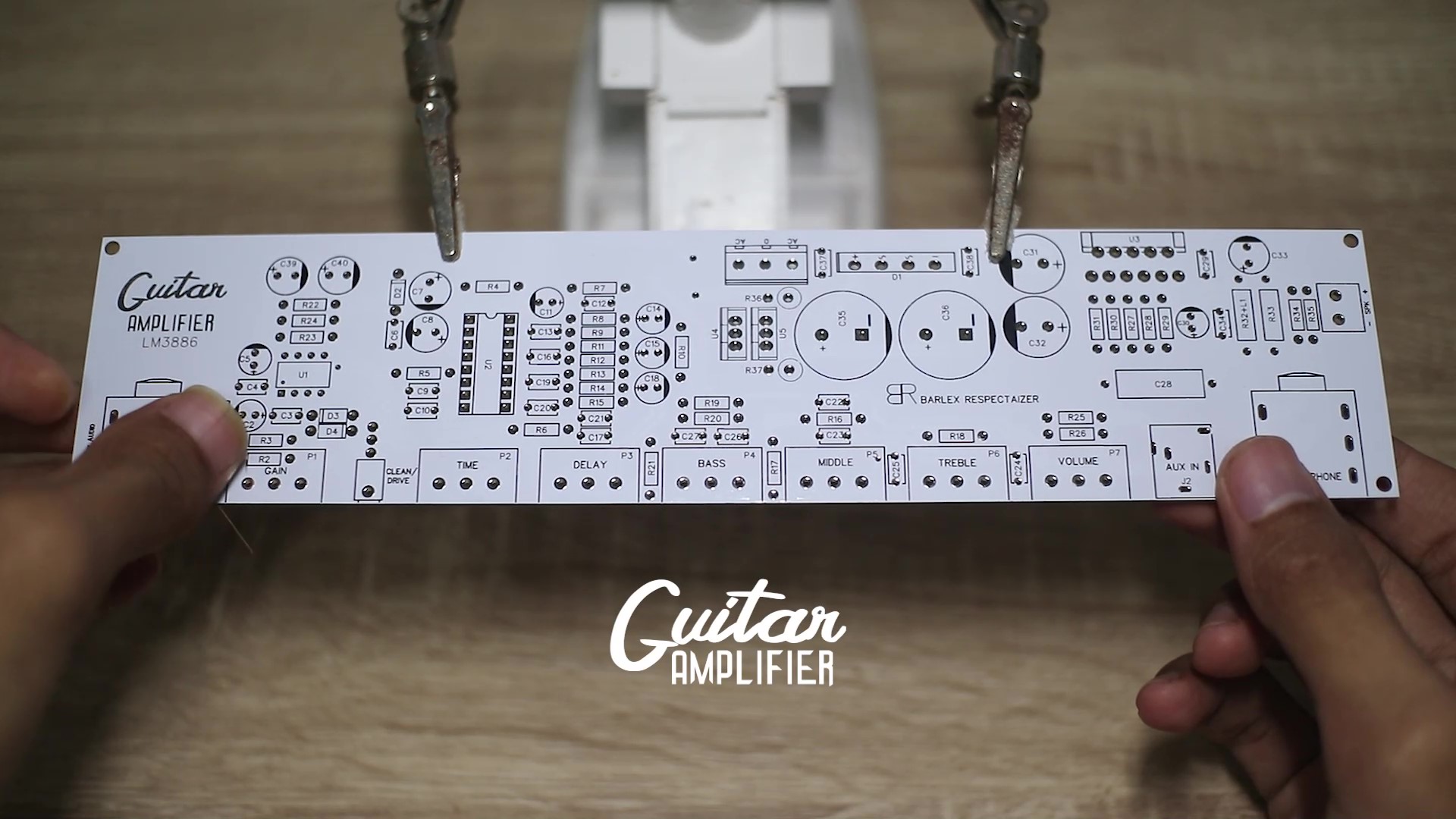

Berikut ini penampakan PCB yang saya cetak dari luar negri :

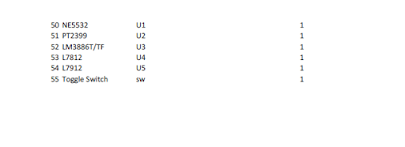

Setelah PCB dicetak pastinya tidak sabar lagi untuk merakit ampli gitar ini, tapi sebelumnya kita siapkan dulu beberapa komponen yg tercatat dibawah ini



Lalu apa lagi ? Sekarang saatnya kita rakit ampli gitar LM3886 nya, cuss...solder langsung..

Dan jeng..jeng.. ampli gitar LM3886 hasil rakitan kita sudah jadi

Ok gan, setelah jadi maka tinggal test aja ya.. untuk hasil test suara dan lainnya bisa tonton video dibawah ini.. Terimakasih !

File : gerber ampli gitar LM3886, file pcb layout, part list on a ZIP FILE DOWNLOAD

Note : just extract to see the file
