Membuat Digital Equalizer menggunakan ic PT2389-SN
Dapatkan link
Facebook
X
Pinterest
Email
Aplikasi Lainnya
-
Ok gan, pada kesempatan kali ini saya ingin mencoba membuat sebuah equalizer menggunakan chip SMD dengan seri PT2389-SN. Jika melihat datasheet dari ic ini maka akan sangat mudah untuk membuatnya karena sudah disertakan skema lengkapnya didalam datasheet dari ic ini.
Rangkaian digital equalizer ini berbeda dari equalizer pada umumnya yang memiliki pengaturan manual, karena pada digital equalizer ini kita hanya perlu memilih mode equalizer yang kita inginkan dengan hanya menekan satu tombol saja, dan tidak hanya itu, lampu indikator pun akan menyala pertanda ada tombol yang ditekan. Jika nanti kamu ingin membuatnya bisa beli PCB nya Disini
Beberapa mode pengaturan yang dimiliki dari digital equalizer ini yaitu : Flat/Normal, Rock, Pops, Classic dan Jazz ada juga menu tambahan berupa tombol Bass Booster yang dapat menambah kekuatan bass dan juga ada 3D Effects yang bisa memberi nuansa live musik /3D pada musik yang dimainkan.
Suara yang dihasilkan pun cukup bagus tergantung power ampli apa yang kamu gunakan nantinya.
Berikut ini skema asli dari digital equalizer PT2389-SN berdasarkan datasheetnya :
Kemudian saya mendesain layout PCB untuk rangkaian digital equalizer ini dengan sedikit modifikasi yaitu membuatnya menggunakan kapasitor audiophiler agar suara yg dihasilkan jadi lebih detail. Serta penambahan potensio stereo sebagai pengatur volume nya sehingga suara tidak langsung maksimal.
kan bisa bikin kaget yang dengar nantinya he..he..he..he..
Berikut ini desain PCB double layer dari rangkaian digital equalizer PT2389-SN yang saya buat :
Silk Screen Digital Equalizer PT2389-SN

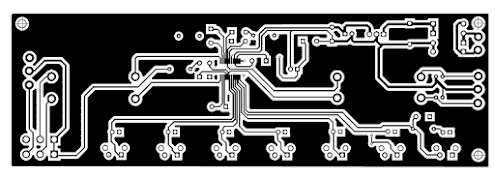

Top Layer Digital Equalizer PT2389-SN
Bottom Layer Digital Equalizer PT2389-SN
Kemudian setelah desain PCBnya selesai maka saya cetak PCBnya menggunakan lapis emas/gold plated di pabrik PCB diluar negri.. bagi kalian yang gak mau ribet bisa beli pcbnya disini

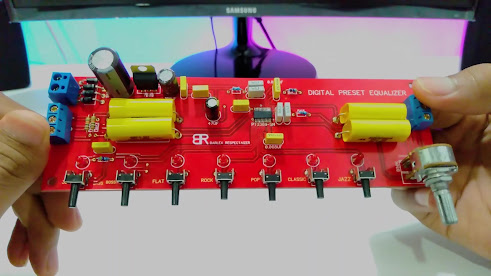

Lalu saatnya menyolder komponen ke PCB berlapis emas ini, pertama tama saya menyolder IC SMD PT2389-SN yang terletak dibagian atas PCB terlebih dahulu dengan solder biasa karena saya tidak memiliki solder uap.
Lalu selanjutnya saya memasukkan satu persatu komponen resistor, kapasitor, dioda, dan tombol tombolnya kedalam PCB sampai selesai
Setelah selesai maka hal selanjutnya adalah menyolder bagian bawah PCB (through hole) dengan solder seperti biasa.
Oia, disini saya kelupaan menghubungkan kabel ground ke kaki kiri potensio, maka kalau kamu membeli PCB ini nantinya maka kamu harus menghubungkan kaki kiri potensio dengan jalur ground yang ada pada inputnya.
Setelah semua selesai maka tahap selanjutnya adalah mengetestnya dengan tegangan 12Volt/1Ampere
Untuk mengetahui suara yang dihasilkan maka kamu bisa klik video dibawah ini :
