Cara membuat processor 5.1 home theatre

-




Ok gan, pada kesempatan kali ini saya ingin membuat sebuah processor 5.1 untuk home theatre.
Nantinya ini cocok untuk digabungkan dengan power ampli 5.1 yang pernah saya buat di postingan sebelumnya.
Processor 5.1 ini saya design dengan sistem analog yaitu menggunakan op-amp, jadi jangan pikir ini sistem digital ya, karena alat ini difungsikan untuk membagi sinyal analog stereo menjadi 5.1 untuk kemudian dikuatkan oleh power ampli 5.1.

Berangkat dari skema keseluruhan, maka saya lanjut ke tahap design layout untuk 5.1 processor ini. Berikut ini penampakan design 5.1 processor yang saya gambar di aplikasi easyeda :


Setelah design nya dirasa bagus maka tahap selanjutnya adalah saya akan cetak pcb nya di luar negri, jika ingin, nanti  kalian bisa beli di lapak saya yaitu Tokopedia Barlex Audio
Berikut ini PCB yang dicetak di luar negri, saya sengaja cetak warna putih supaya sama dengan power ampli 5.1 nya.. hehe..


Tahap selanjutnya adalah mempersiapkan komponen yang diperlukan, yaitu :



Setelah semua komponen tersedia maka tahap selanjutnya adalah memberi timah pasta ke pcb dengan bantuan stencil smd


Lalu kita letakkan komponen smd nya terlebih dahulu


Setelah itu tahap solder uap yang bekerja


Tahap selanjutnya adalah memasukkan komponen biasa seperti elco dan dioda, lalu disolder pakai solder biasa.


Dan jeng..jeng.. kit 5.1 processor home theatre sudah selesai dan tinggal test aja. Bentuknya mungil dan gak makan tempat ya gan..

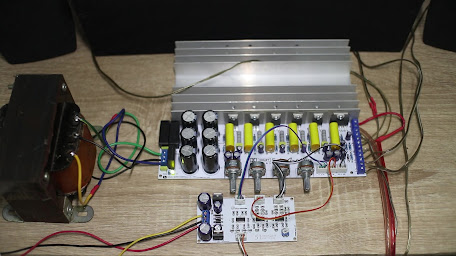

Kini saatnya kita test menggunakan power ampli 5.1 LM1875 & TDA7294 .
Disini saya beri supply 12V-0-12V dari sekunder trafo.


Bagi kalian yang ingin tau suaranya bisa cek video dibawah ini :



Download File Gerber and partlist just extract the zip click here
