Ok gan, pada postingan kali ini saya ingin membuat sebuah ampli menggunakan chip LM1875 namun berbeda dari sebelum sebelumnya kali ini saya pakai sistem paralel dimana output dari 2 buah chip-amp LM1875 digabung/diparalel menjadi satu output mono yang artinya jika ingin membuat stereo maka butuh 4 ic.
Pada proyek ini juga sudah di include kan sebuah sistem psu capacitance multiplier yang dapat menghasilkan tegangan bersih dan ripple nya sangat rendah sehingga bisa membuat ampli menghasilkan suara yg bersih terutama di daerah high frequency nya jadi lebih bening..
Juga ada rangkaian preamp pada input LM1875 nya dan keunggulan lainnya saya design ampli ini dengan space yg cukup luas yaitu 20x10cm guna memenuhi kebutuhan jika menggunakan kapasitor audio grade.
Berikut ini skema keseluruhannya :
Berangkat dari skema maka saya desain layout pcbnya dengan bantuan software easyeda sebagai berikut :
Pada bagian bottom layer saya aplikasikan sistem star grounding yang dapat meminimalkan noise karena ground dari satu titik.
Lalu gerber dari desain pcb ini saya cetak ke pabrik pcb di china.
Berikut ini pcb yang saya cetak di pabrik pcb, nantinya jika kalian ingin membeli PCB rangkaian ini bisa melalui TOKOPEDIA BARLEX AUDIOdisini
Jika pcb sudah didapat maka saatnya menyiapkan komponen yang diperlukan sebagai berikut :
Oia, saya sarankan menonton dahulu video paling bawah postingan ini untuk pemasangan resistor yang saya beri tanda merah.

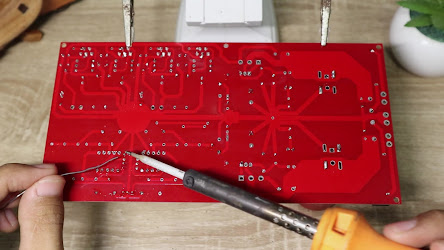

Jika semua komponen sudah dibeli maka saatnya merakit pcb nya dan menyoldernya.
Berikut ini penampakan Ampli LM1875 paralel yang sudah selesai dirakit :
By the way transistor 2SC5200 dan 2SA1943nya belum dipasang nih...kelupaan...hehe..
Dan kemudian berikut ini penampilan setelah kit ini diinstall kedalam box ukuran 18,5cm x 33,5cm x 7cm buatan saya, Tampilannya jadi makin cakep nih hehe..
Setelah semuanya selesai maka saatnya test dengan musik. disini saya pakai trafo 18V-0-18V/3A.
Suara yang dihasilkan begitu mengesankan, apalagi dengan menggunakan op-amp sultan dari Burson Audio membuat suaranya semakin mewah detail dan separasi nya sangat bagus !
Penasaran dengan hasil suaranya ? klik video dibawah ini :
Download gerber, schematic, partlist, and layout pcb double layer in one zip file, just extract the zip.
