Membuat ampli 5.1 versi murah pakai LM1876 sudah include dengan processor



Ok gan, pada kesempatan kali ini saya ingin membuat sebuah Ampli 5.1 versi murah untuk home theatre.

Ampli 5.1 ini sudah include dengan processor nya, dan penguat akhir yang digunakan adalah ic gainclone LM1876

Ampli 5.1 ini saya design dengan sistem analog yaitu menggunakan op-amp sebagai pemecah sinyal stereo ke 5.1 di penguat depan, jadi jangan pikir ini sistem digital ya, karena alat ini difungsikan untuk membagi sinyal analog stereo menjadi 5.1 untuk kemudian dikuatkan oleh power ampli LM1876.

Berangkat dari skema keseluruhan, maka saya lanjut ke tahap design layout untuk ampli 5.1 ini.

Berikut ini penampakan design ampli 5.1 low cost yang saya gambar di aplikasi easyeda :

Setelah design nya dirasa bagus maka tahap selanjutnya adalah saya akan cetak pcb nya di luar negri, jika butuh, nanti  kalian bisa beli di lapak saya yaitu Tokopedia Barlex Audio.

Berikut ini PCB yang dicetak di luar negri, saya sengaja cetak warna hitam supaya terlihat mewah hehe..

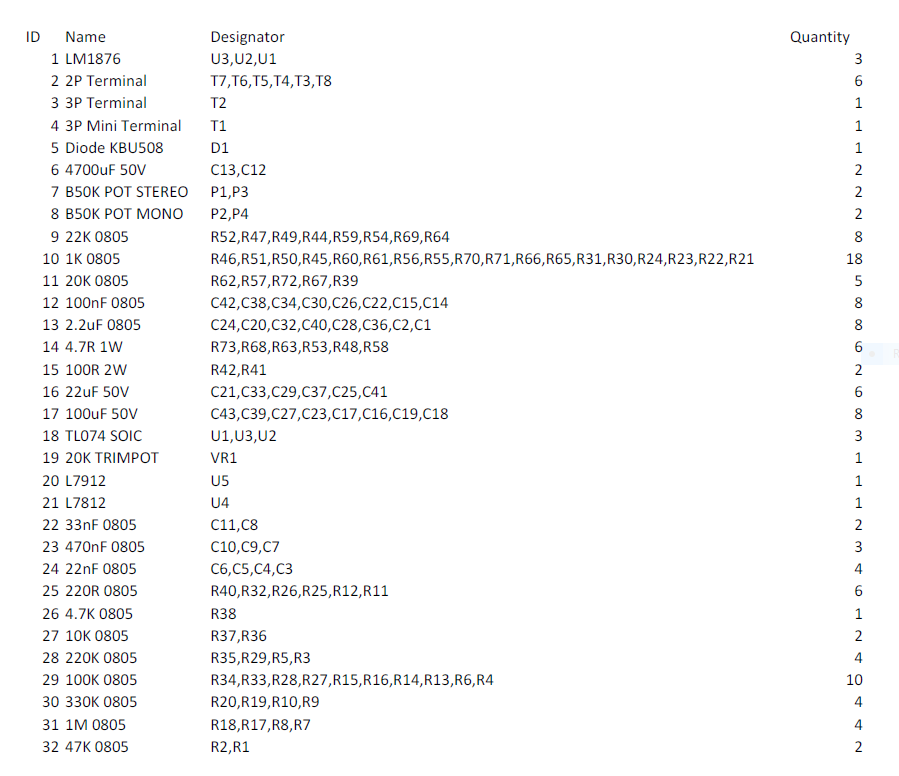

Tahap selanjutnya adalah mempersiapkan komponen yang diperlukan, yaitu :

Setelah semua komponen tersedia maka tahap selanjutnya adalah memberi timah pasta ke pcb dengan bantuan stencil smd

Lalu kita letakkan komponen smd nya terlebih dahulu

Setelah itu tahap solder uap yang bekerja

Tahap selanjutnya adalah memasukkan komponen biasa seperti elco dan dioda, lalu disolder pakai solder biasa.

Dan jeng..jeng.. kit ampli 5.1 low cost home theatre sudah selesai dan tinggal test aja. Bentuknya mungil dan gak makan tempat ya gan..

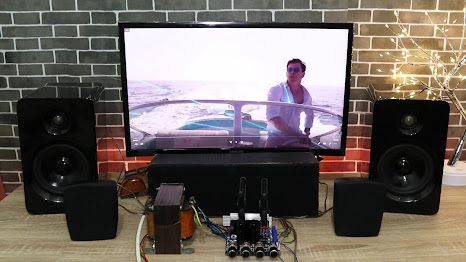

Kini saatnya kita test menggunakan input stereo dari pc saya, dan disini saya beri supply 18V-0-18V dari sekunder trafo.

Bagi kalian yang ingin tau suaranya bisa cek video dibawah ini :

Download File Gerber and partlist just extract the zip click here
